Peut être équipé de tiroirs, plaque de cuisson et évier
Réglage de la hauteur sur 30 cm
Profondeur réglable, 56 – 59 cm depuis le mur
Châssis en aluminium. Préparé en usine. Traverses intérieures mobiles (latérales) et à angle réglable.
Système électronique et moteur "Plug and Play"
Une bandelette de sécurité anti-écrasement recouvre le bord avant sous le plan de travail. (Installé en usine)
Les supports et les vis pour l'installation du système sont inclus dans la livraison
Informations utiles
La profondeur des plans de travail doit être inférieure de 15 mm à celle des plans de travail adjacents (afin de laisser un espace pour la crédence et le mouvement).
Largeur du plan = largeur de l'élévateur.
Des cuves d'évier d'une hauteur maximale de 120 mm peuvent être intégrées
Système électronique et moteur "Plug and Play"
Largeur des bandeaux de façade = largeur de l'élévateur -4 mm
Hauteur des bandeaux de façade : 103 mm, attaches façades fournies
Les panneaux de de dissimulation peuvent masquer les installations sous le plan de travail. 2 pièces largeur = largeur de l'élévateur -10 mm, hauteur 438 mm, épaisseur 12-20 mm
Fixations
Murales
Hauteur du bandeau avant
103 mm
Réglage de la hauteur
Motorisé, ajustable en continu sur 300 mm (700-1000 mm, cotes prise depuis le haut du châssis)
Vitesse
30 mm / sec.
Commande
Interrupteur encastré ou télécommande
Sécurité
La bande de sécurité est placée sous le bord avant du plan de travail. Dès que la bande de sécurité entre en contact avec quelque chose, l’élévateur est stoppé.
Raccordement électrique
Prise pour 230 V, maximum 5.0 A
Raccords plomberie
La connexion est effectuée avec des tuyaux flexibles
Puissance de levage
100 kg
Classe IP
IP20

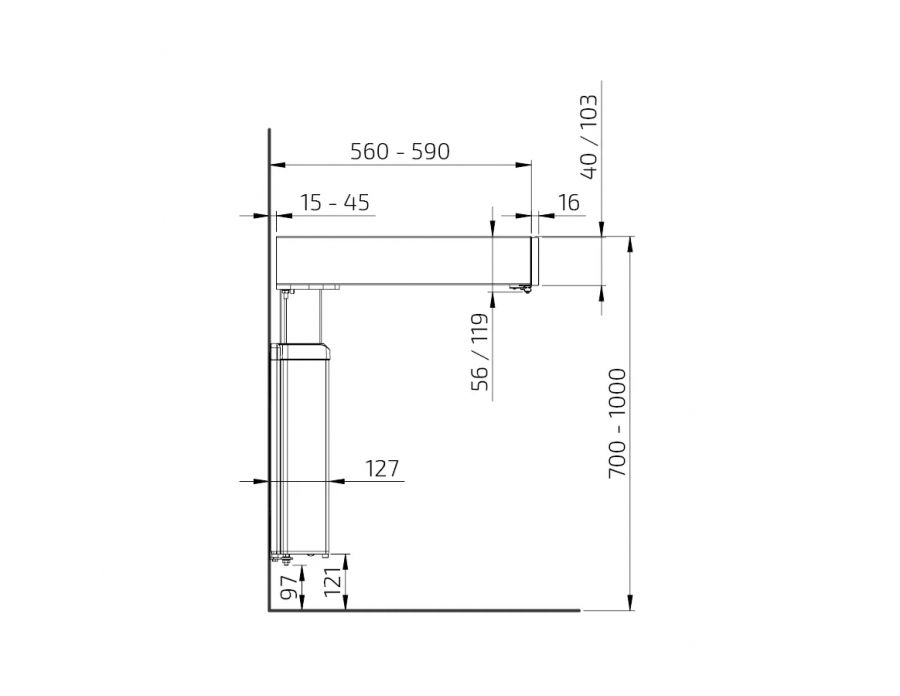

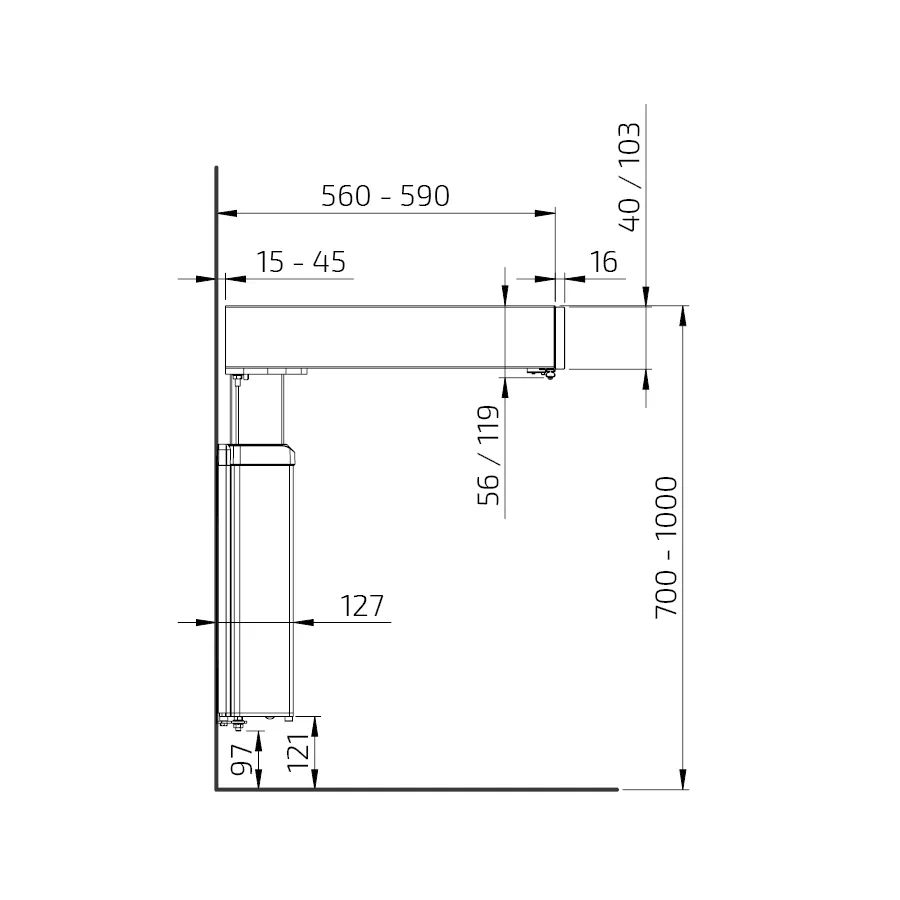

Profondeur du cadre
560 à 590 mm en partant du mur
Dimensions des panneaux de dissimulation
Longueur de 2 panneaux = Longueur de l’élévateur - 10 mm, taille 438 mm, épaisseur 12 - 20 mm
Largeur du plan de travail
Longueur = Longueur de l’élévateur
Profondeur du plan de travail
565-630 mm (moins profonds de 15 mm sur les armoires fixes)
Espacement à laisser avec le caisson/mur adjacent
5 mm
Écart avec le mur de fond (crédence)
15 mm
Crédence
À partir de 700 mm depuis le sol ou tout au long de la course jusqu’au sol
Contenu de la livraison
Plan de travail pré-monté, bandelette de sécurité pré-montée et moteurs inclus.
